助力冬奥,3D压雪更精准、更高效、更智能



万众瞩目的2022北京冬奥会即将开幕,各国运动员将在这里进行精彩绝伦的表演,展现自己的精彩。其中云顶滑雪公园赛场,有自由式滑雪空中技巧、雪上技巧、U型场地、坡面障碍技巧、单板平行大回转、障碍追逐6条赛道上,将产生20枚金牌。

传统雪道建设中面临的困难


雪道的厚度及坡度问题长期困扰着运营团队,雪深厚度受各种环境因素影响如日照、温度、湿度、风力及正常的损耗。运营者无法全面对整个赛道情况进行实时自动检测,只能使用人工检测或被动的增加雪厚,这样做会导致雪量需求及机械工作时间急剧上升,厚度及坡度无法达到赛道设计要求!

长达15天的比赛时间,如何确保竞技赛道统一标准,让每个运动员高水平稳定发挥,在自由式空中技巧、坡面障碍技巧、U型场地中显得尤为重要,如何为运动员“3D打印”完美复制的赛道, 是一个很艰巨的任务。

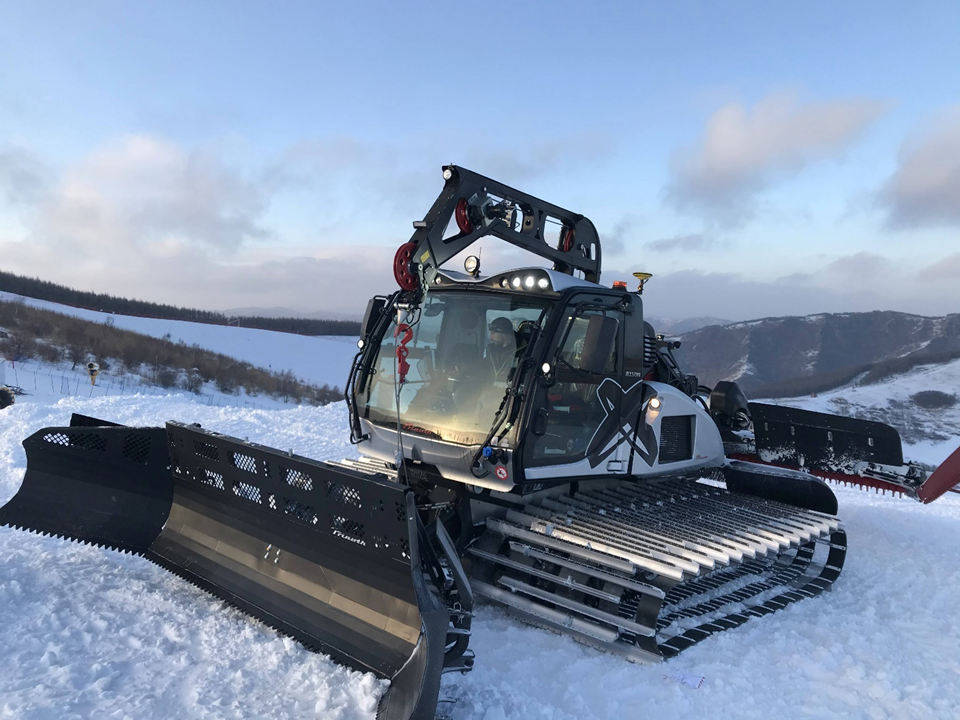

为了高精度、高效率完成冬奥会竞赛场地施工,云顶滑雪公园采用13套徕卡3D压雪车引导系统,来解决这个棘手的难题,将比赛场地的原始地形数据及赛道的设计模型导入控制面板,完成压雪车机械尺寸校准后、在“北斗”卫星定位系统支持下,铲刀下的雪深即可实时显示,操作员依据提示调整铲刀完成赛道的精确塑形。

雪深测量——雪道状况“看得清”,更精准


操作手坐在驾驶室里就能够清晰的看到,当前铲刀下精确的积雪深度,依据设计模型调整铲刀动作,进行雪道的塑形施工。驾驶员对每条赛道数据清晰明确,积雪深度及坡度精确控制,避免积雪堆积或过度切削,极大的提高施工精度。


面板实时显示:履带下雪深厚度1.48米及铲刀下雪深1.55米

集群作业,数据共享 —— “齐心协力”,更智能


赛道的塑形作业只能在比赛间隔或夜间进行,施工时间紧张,必须高效率的完成。

同一赛道施工模型区域,集群作业时,施工数据共享互联,完工区域自动着色标记,避免重复施工,同时生成的作业报告文档,运营团队可以在管理平台上查看竣工报告,对工作进度和质量进行分析,以数据报告为基础,执行调度分配调整,实现关键目标。


徕卡ConX 远程智能施工管理系统

远程技术支持——“事半功倍”,更高效


ConX是一个基于云端的智能化施工管理平台,实现施工现场、设计办公室、管理办公室三方数据共享互联,当现场设备出现技术问题时,服务工程师可以通过互联网,进行远程技术支持及参看运行屏幕界面,快速高效的了解并排除异常、设计办公室可将赛道设计数据分发到每台设备,实现数据同步更新,确保设备得到统一的施工模型。

全球瞩目的“2022北京冬奥会”即将盛大开幕,请大家记住2月4日,这一天也是中国传统24节气中的第一个节气“立春”,“一年之际在于春”,这将是一个美好的开始!
