二郎神“驻守”的灌河也用 3D 挖掘啦！

江苏灌南素有二郎神故里的美称，国家 4A 旅游景区二郎神文化遗址公园就坐落于灌南县城北 1公里处的五龙口，地处五河交汇处的灌河河口。传说中二郎神激战灌江口、斩蛟治水、造福于民，救人急难、忠孝节义，人们立庙世代供奉。现如今海克斯康 3D 挖掘引导系统也要在灌河疏浚工程中大显神威。

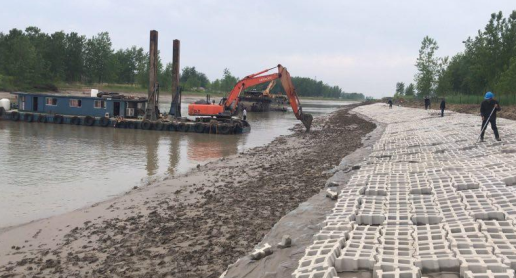

“连申线”航道是江苏省第二条千吨级船舶的南北水运主通道，北起连云港，经盐城、南通、苏州，止于上海。灌河西段是“连申线”重要节点，位于连云港灌南县境内，通过对航道淤泥和护坡进行整治，优化生活、生产环境，合理利用水资源、提高航道运输能力、促进地区经济发展。

传统施工难点

• 围堰施工，需要进行围堰、抽水、放样、测量等工序、施工期间货船无法通行

• 施工期间需要测量人员反复进行测量，确认是否有超挖或欠挖现象

• 护坡施工要求驾驶员有丰富的护坡施工经验，施工精度差

• 灌河航道连通黄海，潮汐落差为 1.5 米左右，给测量工作带来极大挑战

产品、解决方案：海克斯康 3D 挖掘引导系统

海克斯康 3D 挖掘引导系统由 GNSS 接收机及天线、控制面板、动臂、斗杆、铲斗传感器组成，实时精确确认挖掘机铲斗三维坐标，控制面板清晰的显示三维设计图形，引导挖掘机手按照设计数据施工，实现高精度、高效率的挖掘施工。

水下作业可视化引导 —— 水下清淤也能“看得见”

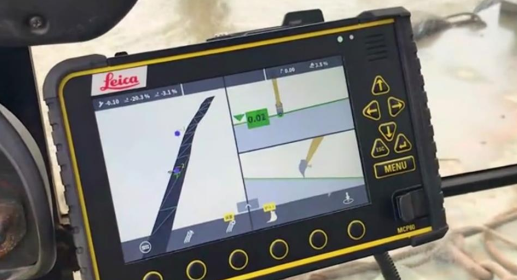

挖掘机驾驶员通过查看控制面板，依据设计曲线完成的水下挖掘施工，面板实时的显示挖掘机铲斗齿尖和设计模型高程的差值变化，驾驶员操作控制手柄完成挖掘施工，施工过程中无需测量人员参与测量、放样 、复核工作，使水下挖掘施工变得简单，更加智能。


实时显示施工范围和挖掘深度，施工更精确、更简单
一次施工，一次成型 —— 再也不用施工返工

控制面板有多种视图模式，可适合不同的挖掘场景。施工时有过挖、合适、欠挖三种颜色指示，当铲斗齿尖挖掘至设定坡面时，该区域颜色会发生变化，提示驾驶员该区域已经完成施工，避免重复无效的挖掘工作，作业精度达到厘米级，缩短施工时间、节省燃料消耗，极大提高了施工效率。


全天候施工，无需等待 —— 保障项目进程

系统支持“北斗“等多卫星系统，可轻松实现快速定位，高精度传感器防护等级高，可满足水下施工要求，同时不受雨雪天气影响，不受潮汐水位影响，加快项目施工进度。

海克斯康 3D 挖掘引导系统，利用 GNSS 技术、高精度的传感器及人性化的操作界面结合，使用设计数据进行挖掘作业引导，有力的保障水下的高精度的挖掘施工，减少测量检核和大量的返工作业，显著减少工程设备的施工时间、人员及燃料等成本投入，提高项目的施工质量和经济效益。

用户评价

“原来挖掘时，测量员反复测量，机手要依据测量员指示进行挖掘，效率低，人还累，用了海克斯康 3D 挖掘引导系统以后，机手按照引导作业施工，不仅速度快，精度有保障，也不用返工，水下挖掘施工变得简单、节省大量的施工和燃料成本。”
