俄罗斯SSTenergomontazh是一家主要从事电伴热、保温隔热和工程设计的公司，经委托为维索茨克港的液化气生产运输站提供电气工程服务。

项目的主要目标是应业主要求，为业主按时提供电供暖系统、管道和设备的无碰撞的、准确的文档。

与此同时，SSTenergomontazh希望降低人工成本，提高文档处理的灵活性，避免在用业主的源数据验证文档时产生额外的成本。

克服挑战

项目的主要挑战在于SSTenergomontazh必须使用不同三维设计系统出具的多种独立的图纸文件。项目刚开始时，SSTenergomontazh缺乏合适的配套软件，无法使用并整合不同设计系统的文件，从而也无法实现设计和实际工程数据的集中管理。

后来，SSTenergomontazh通过使用Intergraph Spoolgen对.idf文件和 .pcf文件进行统一并转换成.pod文件。这使得SSTenergomontazh能比较管段和各自的伴热布置，迅速了解整个管道的情况，从而更好地了解管道布置细节，提高设计效率。

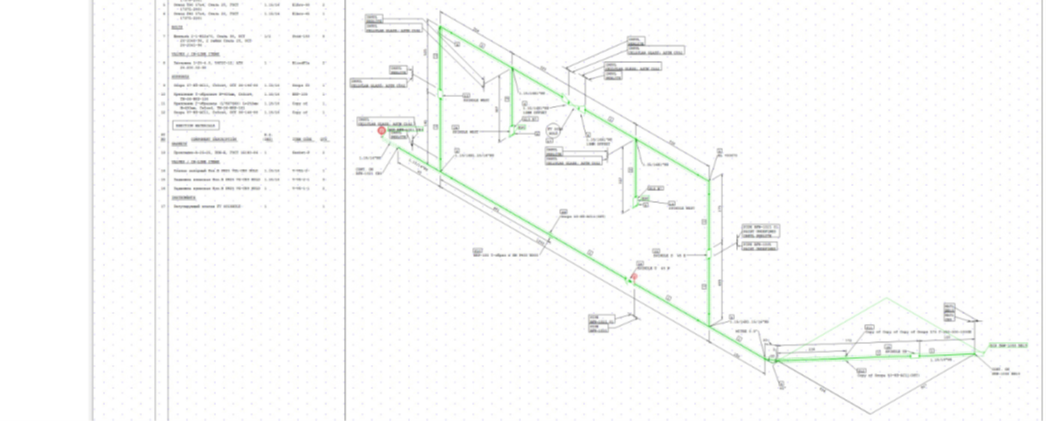

初始管道ISO图示例
SSTenergomontazh选择用海克斯康解决方案管理不同格式的文件，提高管理效率。SSTenergomontazh是海克斯康解决方案的老用户，非常了解解决方案的各项功能。他们为本项目选择Intergraph Spoolgen和Intergraph Smart Isometrics是因为这两个软件具有出色的三维功能。使用方便，带有优质的配套培训文件，另外还有海克斯康技术支持团队在实施过程中提供良好的支持。海克斯康软件还能根据项目状态生成各种报告，提高了SSTenergomontazh的报告效率。

实现成果

业主发送给SSTenergomontazh的是.idf格式和.pcf格式文件，需要先转换为.dwg格式。首先需要合并和比较文件，了解伴热管线的详细情况。用海克斯康软件识别图纸文件和图纸组之间的差异，避免设计碰撞。然后放置伴热系统，生成各种报告，报告包含所有必要规格。

SSTenergomontazh用海克斯康软件转换业主发来的文件，直接用文件开展工作，节约了大量的时间。软件还能根据源数据文件的特点自动对源数据文件进行分组和合并，避免了人工劳动，提高了工作效率。

SSTenergomontazh实现的其他效益包括：

 • 实现流程自动化，大幅降低电供暖系统设计的人工成本；

 • 自动跟踪、检测变更，降低人工成本；

 • 自动报告功能，使SSTenergomontazh能够随时随阶段向业主发送报告，避免产生额外的工时；

 • 通过管线表文件和idf文件获取所有必要的信息，避免业主在提供源数据时产生额外的开销；

 • 自动通过源数据（idf文件和管线表文件）获取全部数据，节约数据验证成本和时间。

“目前，我们有很多客户是大型设计公司，他们可能使用不同的三维设计软件，经常向我们提供原始文件格式的源数据。海克斯康解决方案能从不同文件中收集必要的信息，不需要请客户对文件作进一步处理，节约了时间和人工成本。”（Valentin Sytnikov，SSTenergomontazh设计部门主管）

展望未来

鉴于Spoolgen和Smart Isometrics在首项目上的良好使用体验，SSTenergomontazh决定在日后的所有项目中继续使用海克斯康解决方案进行无碰撞设计，确保施工效率和工程质量。

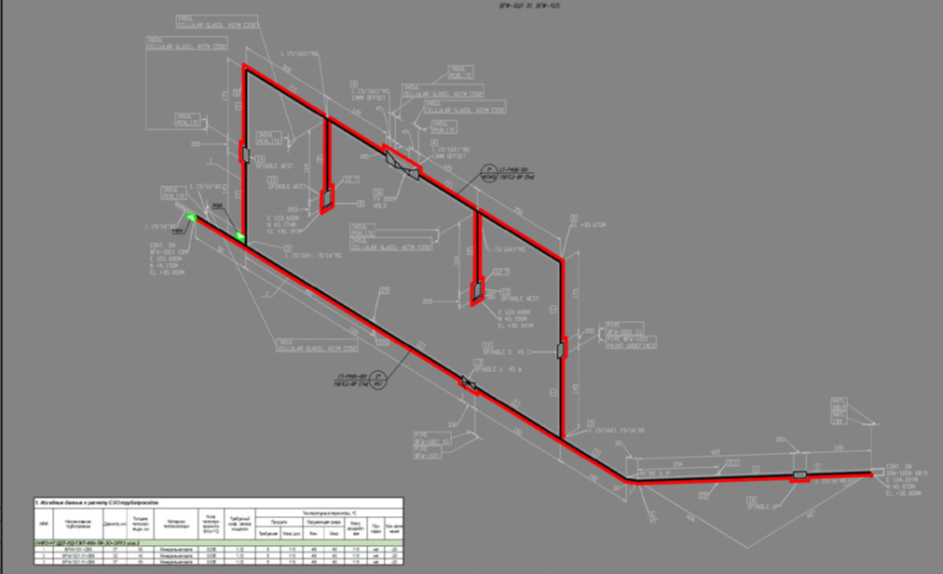

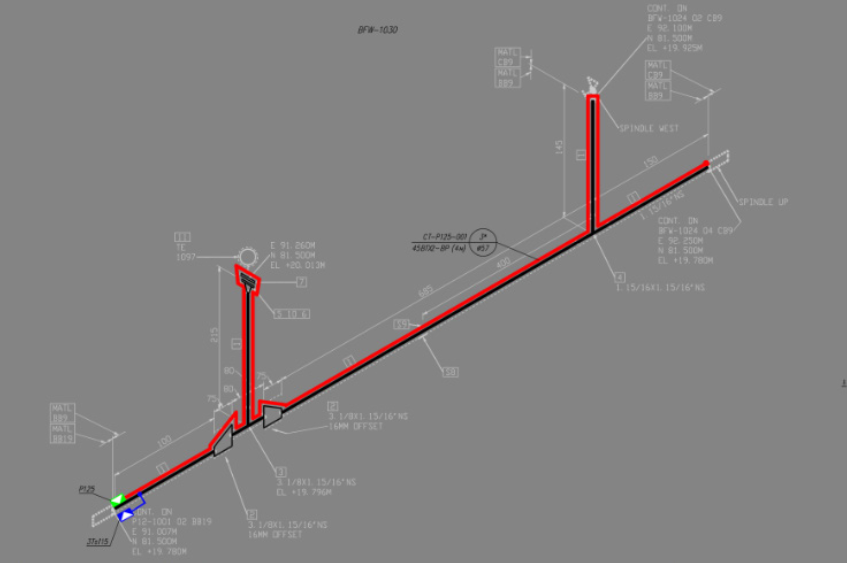

带有伴热系统的管道示例
